Hlavní funkce a aplikace

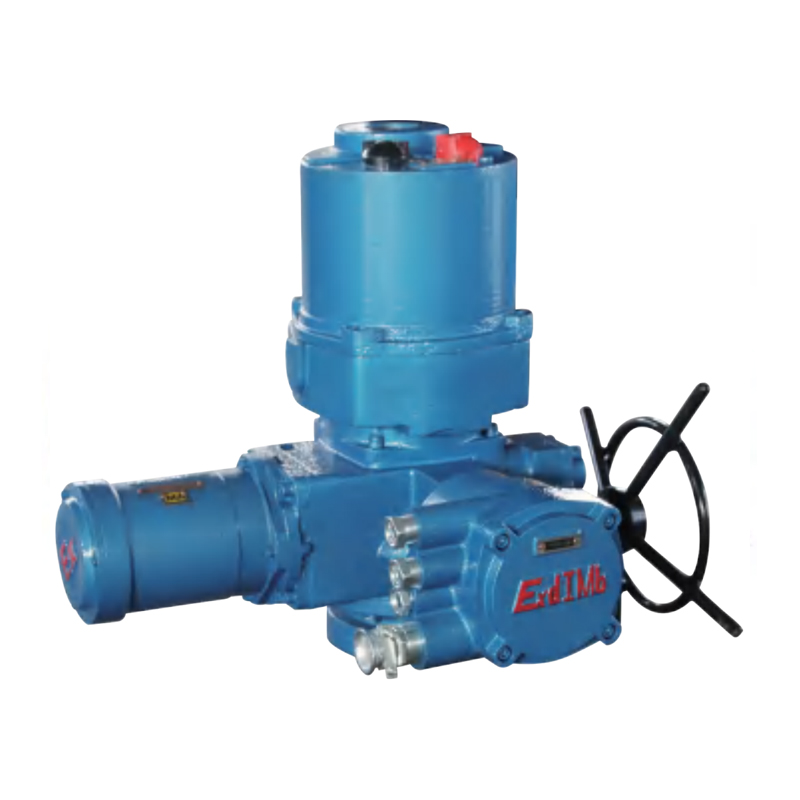

QBY Částečné rotační těžební výbuchy Integrované elektrické ventil Elektrické zařízení (dále jen jako elektrické zařízení) je nová generace inteligentního řídicího mechanismu pro těžební ventily. Dodává se s inteligentní řídicí jednotkou a je navržena s elektromechanickým integračním mechanismem. Může dosáhnout kontroly na místě, centralizované kontroly a dálkové ovládání těžebních ventilů bez nutnosti vyhrazené ovládací schránky. Lze nakonfigurovat Modbus, Profibus a další komunikaci s autobusem, s 485 rozhraním sběrnice pro dosažení datové komunikace. Tato řada elektrických zařízení je pro uživatele velmi výhodná, aby mohli instalovat, ladit a udržovat, což může výrazně ušetřit náklady na instalaci a zkrátit instalační cykly. Je speciálně navržen a vyroben pro podmínky použití a inteligentní vývoj uhelných dolů. Elektrická instalace QBY je vhodná pro ventily s rotací ventilů o 90 stupňů, jako jsou motýlí ventily, tlumiče atd.
Návrh a výrobní standardy pro QBY řady série těžební výbuchy Proof Integrovaný ventil Elektrické zařízení
| Q/3204CN 004-2019 | Technické podmínky pro důl FlameProof Integrované elektrické zařízení ventilu |
| GB3836.1-2010 | Výbušné atmosféry Část 1: Obecné požadavky na vybavení |
| GB3836.2-2010 | Výbušné atmosféry Část 2: Zařízení chráněné typem flameproof „D“ |
Typ důkazu výbuchu: Typ odolné proti výbuchu, značka proti výbuchu je exd i mb.

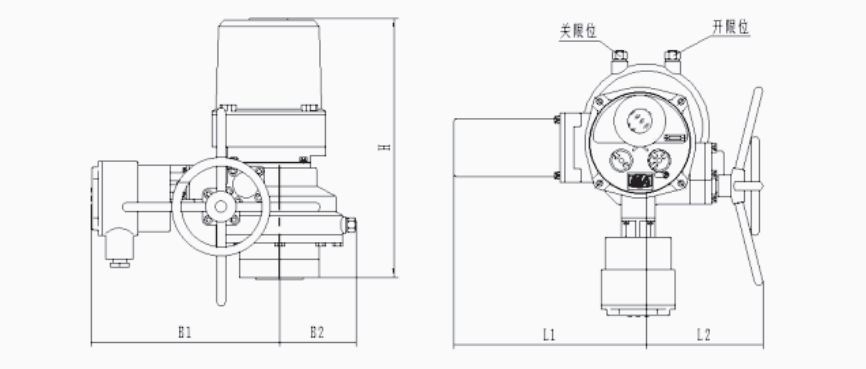

Tabulka obrysu a rozměrů
| Model | H | B1 | B2 | L1 | L2 | Φd |
| Qby10-qby40 | 490 | 290 | 110 | 300 | 180 | 280 |
| Qby60-Qby120 | 550 | 355 | 150 | 330 | 230 | 330 |
Specifikace modelu QB/QBY a hlavní výkonové parametry
| Specifikace modelu | Nominální točivý moment (N · m) | Maximální průměr stonku (MM) | Poměr ruční rychlosti | Rychlost výstupu (r/min) | Přepněte doba cestování (S) | Motorská síla (KW) | Proud motoru (A) | Referenční hmotnost (KG) | |
| 660V | 380V | ||||||||
| QB/QBY10 | 100 | 28 | 88 | 1 | 15 | 0.18 | 0.55 | 0.9 | 47 |
| QB/QBY20 | 200 | 28 | 88 | 1 | 15 | 0.18 | 0.55 | 0.9 | 47 |
| QB/QBY30 | 300 | 28 | 88 | 1 | 15 | 0.18 | 0.55 | 0.9 | 47 |
| QB/QBY40 | 400 | 28 | 88 | 1 | 15 | 0.18 | 0.55 | 0.9 | 47 |
| QB/QBY60 | 600 | 42 | 74 | 1 | 15 | 0.18 | 0.55 | 0.9 | 74 |
| QB/QBY90 | 900 | 42 | 74 | 1 | 15 | 0.25 | 0.75 | 1.3 | 75 |
| QB/QBY120 | 1200 | 42 | 74 | 1 | 15 | 0.37 | 0.92 | 1.6 | 75 |
| QB200 | 2000 | 60 | 67 | 0.5 | 30 | 0.37 | 0.92 | 1.6 | 102 |
| QB300 | 3000 | 60 | 67 | 0.5 | 30 | 0.55 | 1.4 | 2.4 | 104 |
| QB500 | 5000 | 60 | 67 | 0.5 | 30 | 0.75 | 1.8 | 3.0 | 107 |
Poznámka: K uspokojení potřeb uživatelů lze poskytnout další rychlosti.
Strukturální schéma a rozměry připojení QB/Qby a ventilu
| Číslo příruby | Elektrická instalační model | D1 | D2 (F8) | D3 | N-D4 | D7 | H | h | H1 | |
| Výroba továrny | Maximum | |||||||||
| F05 | QB/QBY10 | 65 | 35 | 50 | 4-M6 | 22 | 40 | 3 | 3 | |
| F07 | QB/QBY20 | 90 | 55 | 70 | 4-M8 | / | 28 | 45 | 3 | 3 |
| F10 | QB/QBY30 | 125 | 70 | 102 | 4-M10 | / | 28 | 45 | 3 | 3 |
| QB/QBY40 | ||||||||||
| QB/QBY60 | 42 | 65 | ||||||||
| F12 | QB/QBY90 | 150 | 85 | 125 | 4-M12 | / | 42 | 65 | 3 | 3 |
| F14 | QB/QBY120 | 175 | 100 | 140 | 4-M16 | / | 42 | 65 | 3 | 3 |
| QB200 | 60 | 60 | 80 | 2 | ||||||
| F16 | QB300 | 210 | 130 | 165 | 4-M20 | 60 klíč 18 | 60 | 80 | 3 | 2 |
| QB500 | ||||||||||
