D671X Pneumatická upínací motýl ventil

Získejte cenovou nabídku

Krátký úvod

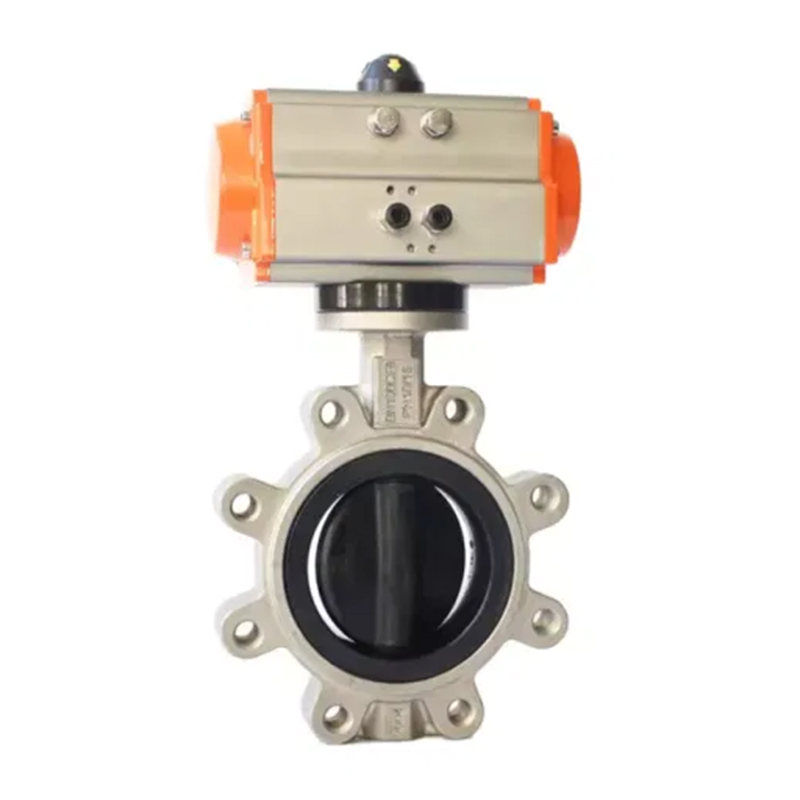

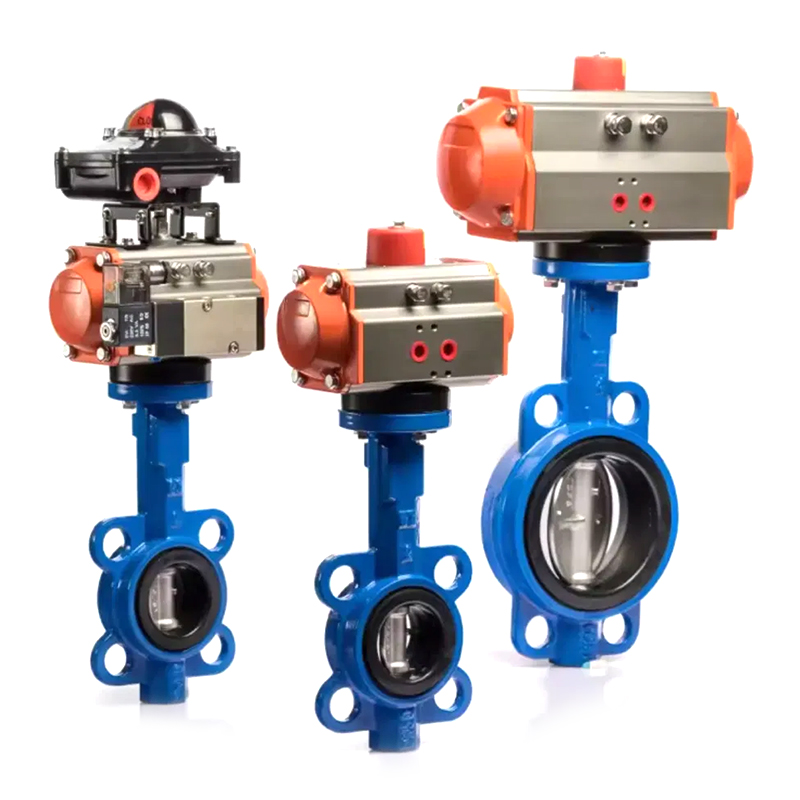

D671X Pneumatická destička gumová motýlí ventil má nový a rozumný design, jednoduchou strukturu, malou velikost, lehkou hmotnost, rychlé otevírání a uzavření rotace 90 stupňů, malý provozní moment, snadný provoz, úsporu práce a obratný. Může být nainstalován v jakékoli poloze a snadno se udržuje. Těsnění lze vyměnit a těsnicí výkon je spolehlivý pro dosažení obousměrného utěsnění a nulového úniku. Těsnicí materiál je odolný vůči stárnutí a korozi a má dlouhou životnost. Když je v plně otevřené poloze ventil gumového motýla oplatky, tloušťka motýlí desky je jediným odporem, když médium protéká tělem ventilu. Proto je pokles tlaku generovaný ventilem velmi malý, takže má dobré vlastnosti řízení toku. Motýlové ventily se široce používají pouze v obecných průmyslových odvětvích, jako je ropa, plyn, chemický průmysl a vodu, ale také v systému chladicí vody tepelných elektráren.

Technický parametr

Pneumatický pohon volitelné funkce	Dvojité herectví, jediné herectví
Pneumatický pohon volitelné modely	V sérii, série AW
Napětí solenoidního ventilu	AC110V, AC220V, AC24V, DC24V
Tlak zdroje vzduchu	2bar ~ 8bar
Nominální průměr	Dn50MM-DN1200 mm
Nominální tlak	PN1.0MPA-PN2.5MPA
Použitelná teplota	-30 ~ 425 ° C.
Spojení	Typ oplatky
Materiál těla ventilu	Uhlíková ocel, nerezová ocel
Materiál ventilu	Uhlíková ocel, nerezová ocel, slitinová ocel atd.
Obraň sedadla ventilu	Cementovaný karbid, karbid wolframu, slitina niklu, grafitový kompozit, ptfe
Použitelné média	Voda, pára, olej, slabá korozivní média atd.

Hlavní dimenzní tabulka

DN		1.0					1.6
mm	palec	H	L	D	D1	n-φd	H	L	D	D1	n-φd
40	11/2 "	58	33	110	88	4-19	58	33	110	88	4-19
50	2 "	67	43	125	92	4-19	67	43	125	92	4-19
65	21/2 "	74	46	145	113	4-19	74	46	145	113	4-19
80	3 "	97	46	160	130	8 -19	97	46	160	130	8 -19
100	4 "	111	52	180	167	4-19	111	52	180	167	4-19
125	5 "	125	56	210	192	4-23	125	56	210	192	4-23
150	6 "	140	56	240	222	8-23	140	56	240	222	8-23
200	8 "	174	60	295	275	4-23	174	60	295	275	4-28
250	10 "	207	68	350	332	4-23	207	68	355	332	4-28
300	12 "	240	77	400	390	4-23	240	77	410	390	4-28
350	14 "	272	86	460	423	4-23	272	86	470	423	4-28
400	16 "	297	102	515	580	4-28	297	102	525	580	4-31
450	18 "	331	114	565	640	4-28	331	114	585	640	4-31
500	20 "	361	130	620	715	4-28	361	130	650	715	4-34
600	24 "	459	152	725	840	4-31	459	152	770	840	4-37
700	28 "	520	163	840	910	24-31	520	163	840	910	24-37
800	32 "	591	188	950	1025	24-34	591	188	950	1025	24-40
900	36 "	656	203	1050	1125	28-34	656	203	1050	1125	28-34
1000	40 "	721	216	1160	1255	28-37	721	216	1170	1255	28-43
1200	48 "	844	276	1380	1485	32-40	844	276	1390	1485	32-49
