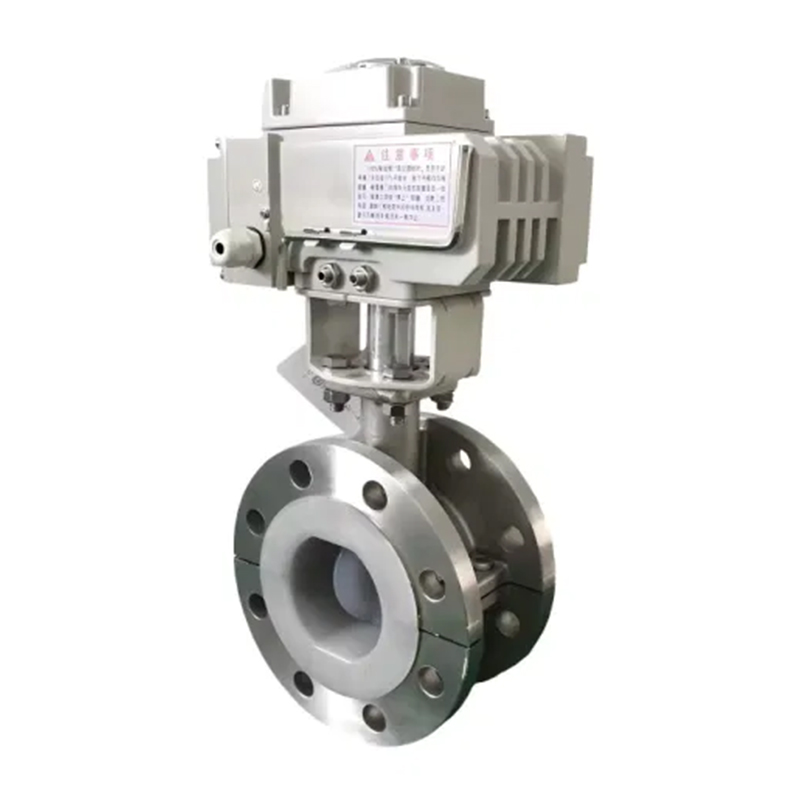

D941X Elektrická příruba motýla ventilu

Získejte cenovou nabídku

Krátký úvod

D941X Elektrická příruba měkká těsnění motýlí ventil má nový a rozumný design, jednoduchou strukturu, malou velikost, lehkou hmotnost, rotaci 90 stupňů, rychlé otevírání a zavírání, malý provozní moment, pohodlný provoz, úsporu práce a obratný. Může být nainstalován v jakékoli poloze a snadno se udržuje. Těsnění lze vyměnit, výkon těsnění je spolehlivý k dosažení obousměrného utěsnění a nulového úniku, těsnicí materiál je odolný vůči stárnutí a korozi a má dlouhou životnost.
Když je ventil příruby motýlí v plně otevřené poloze, tloušťka motýlí desky je jediným odporem, když médium protéká tělem ventilu. Proto je pokles tlaku generovaný ventilem velmi malý, takže má dobré vlastnosti řízení toku. Motýlové ventily se široce používají pouze v obecných průmyslových odvětvích, jako je ropa, plyn, chemický průmysl a vodu, ale také v systému chladicí vody tepelných elektráren.

Technický parametr

Volitelné prvky elektrického ovladače	Typ spínače, integrální typ, regulační typ, inteligentní typ
Volitelné modely elektrického ovladače	Q, DQ, QM, QC, Akqseries, velký průměr Volitelné série Z, Akseries
Napětí	AC220V, AC110V, AC380, DC12V, DC24V, DC110V
Nominální průměr	DN40MM ~ DN1400 mm
Nominální tlak	PN1.0MPA ~ PN1.6MPA
správná teplota	EPDM: -30 ~ 100 ° C PTEE: -30 ~ 120 ° C
Spojení	Příruba
Materiál těla ventilu	Tažná železa, uhlíková ocel, nerezová ocel
Materiál ventilu	Sféroidální inkoust, 304 316 316L, 2507,4529, měděná deska, nylon atd.
Obraň sedadla ventilu	NBR, EPDM, PTFE
Použitelné média	Voda, plyn, kaše, olej atd.

Hlavní dimenzní tabulka

DN (mm)	D		D1		L	D3	D4	H1	H2	Φ	b	N-φd
DN (mm)	1	1.6	1	1.6	L	D3	D4	H1	H2	Φ	b	1	1.6
50	165	165	125	125	108	70	50	83	130	12.7	18	4 -18	4 -18
65	185	185	145	145	112	70	50	93	140	12.7	18	4 -18	4 -18
80	200	200	160	160	114	70	50	100	150	12.7	20	8 -18	8 -18
100	220	220	180	180	127	90	70	110	165	15.8	20	8 -18	8 -18
125	250	250	210	210	140	90	70	123	180	19.05	22	8 -18	8 -18
150	285	285	240	240	140	90	70	143	200	19.05	22	8-22	8-22
200	340	340	295	295	152	125	102	171	230	22.2	24	8-22	12-22
250	390	405	350	355	165	125	102	203	270	28.6	24	12-22	12-26
300	440	460	400	410	178	150	125	230	320	31.8	26	12-22	12-26
350	500	520	460	470	190	150	125	260	350	31.8	26	16-22	16-26
400	565	580	515	525	216	175	140	300	390	33.34	28	16-26	16-30
450	615	640	565	585	222	175	140	335	428	38	30	20-26	20-30
500	670	715	620	650	229	210	165	373	450	41.15	32	20-26	20-333
600	780	840	725	770	267	210	165	430	520	50.7	34	20-30	20-36
700	895	910	840	840	292	300	254	470	600	55	36	24-30	24-36
800	1015	1025	950	950	318	300	254	523	662	63.35	36	24-30	24-39
900	1115	1125	1050	1050	330	300	254	589	710	75	40	26-33	28-39
1000	1230	1255	1160	1170	410	300	254	656	780	85	42	26-36	28-42
1200	1405	1485	1340	1390	470	300	254	732	840	92	46	32-φ37	32-49
1400	1630	1685	1560	1590	530	300	254	840	905	130	50	36-37	36-49
