Krátký úvod

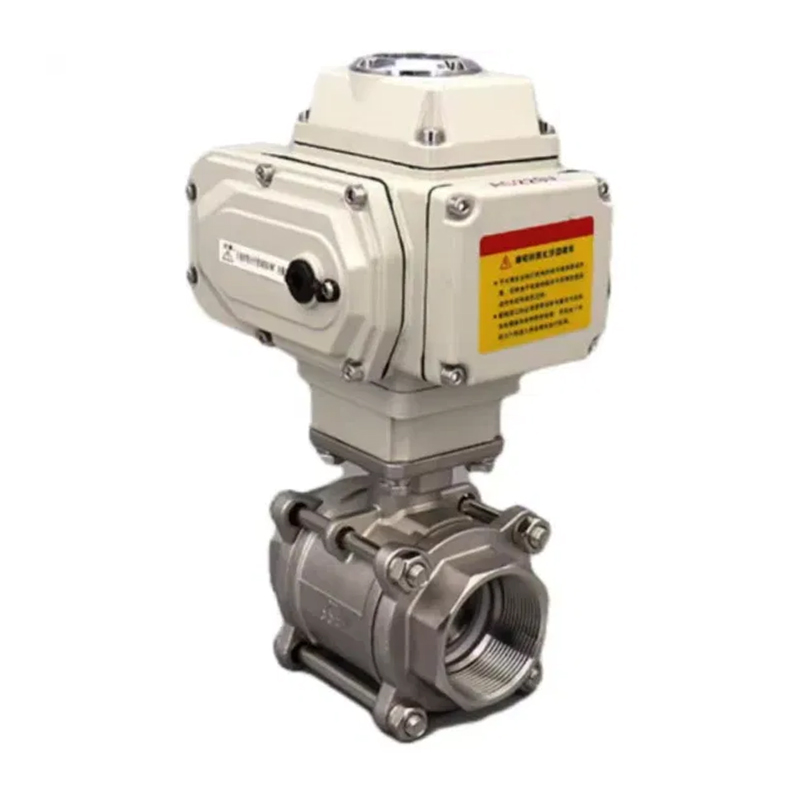

Elektrický závitý kulovitý ventil a těleso s svařovaným kulovým ventilem Q911F se odlévá pomocí pokročilé technologie zavedené z Tchaj -wanu s rozumnou strukturou a krásným vzhledem; Sedadlo ventilu přijímá elastickou těsnicí strukturu, která je spolehlivá při těsnění a snadno se otevírá a zavírá; Stonek ventilu přijímá spodní konstrukci s obráceným utěsněním a stonek ventilu nebude vyplašen, když je komora ventilu abnormálně natlakována. Dvoudílné a třídílné kulokové ventily mohou být také spojeny svařováním zadku (BW) a svařováním soketu (SW) a oba mohou být vybaveny mezinárodními standardními platformami pro držáky ISO a blokovacími zařízeními. Třídílný kulový ventil má malý objem a je složen ze tří částí pouzdra ventilu. Je upnutován mezi tělem středního ventilu a kulovým ventilem z obou konců čtyři delší šrouby. Jeho výhodou je, že během údržby a demontáže není nutné rozebírat nitě z potrubí a čtyři šrouby mohou být přímo odstraněny a střední část těla ventilu lze odstranit. Vhodné pro malé objemové a úzké prostorové aplikace ve lehkých průmyslových strojích. Má malou velikost, jednoduché porovnávání a vysokou kapacitu průtoku, zejména vhodné pro situace, kdy je médium viskózní, granulární nebo vláknité. Elektrické závity kulové ventily se široce používají v průmyslových automatických kontrolních systémech v průmyslových odvětvích, jako jsou potraviny, ochrana životního prostředí, lehký průmysl, ropa, výroba papíru, chemické inženýrství, výuku a výzkumné vybavení a výkon.
Technický parametr
| Elektrický ovladač volitelné funkce | Přepínání, integrál, úprava, inteligentní |
| Elektrické ovladače jsou k dispozici v různých modelech | QM, QC, AKQ série |
| Napětí | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
| Nominální průměr | Dn15mm ～ DN100 mm |
| Nominální tlak | PN1.0MPA ~ PN1.6MPA |
| Použitelná teplota | Ptee: -30-120 ° C ppl: ≤ 350 ° C Kovové těsnění: ≤ 450 ° C |
| Spojení | Šroubová závit |
| Materiál těla | 304、316、316l |
| Materiál disku | 304、316、316l |
| Obložení sedadla | Ptee, ppl, kovová těsnění |
| Použitelné média | Voda, ropa, kyseliny, viskózní tekutiny, kaše, atd |
Hlavní dimenzní tabulka
| DN | L | H | D1 | D2 | |
| mm | palec | ||||
| 15 | 1/2 " | 75 | 42 | 15 | 21.8 |
| 20 | 3/4 " | 80 | 49 | 20 | 27.3 |
| 25 | 1 " | 90 | 58.5 | 25 | 34 |
| 32 | 11/4 " | 110 | 63 | 32 | 42.8 |
| 40 | 11/2 " | 120 | 71 | 38 | 48.9 |
| 50 | 2 " | 140 | 78 | 50 | 61.4 |
| 65 | 21/2 " | 185 | 100 | 63.5 | 74 |
| 80 | 3 " | 205 | 109 | 76 | 90 |
| 100 | 4 " | 240 | 140 | 100 | 115.4 |
