Krátký úvod

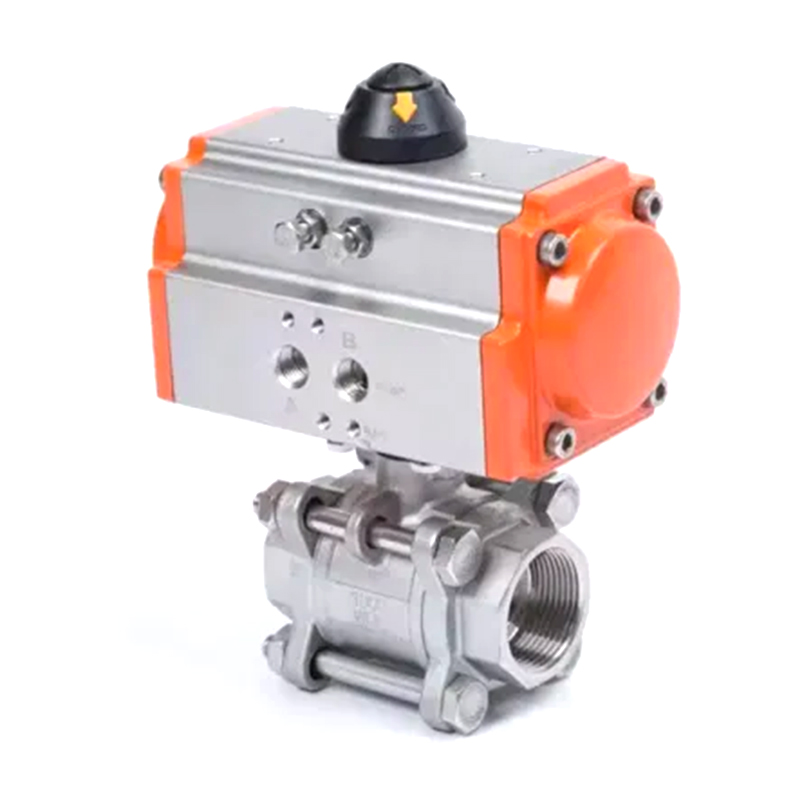

Pneumatický závitý kulový ventil a zadek svařovaný kuličkový ventil ventilu ventilu Q611F se odlévá pomocí pokročilé technologie zavedené z Tchaj -wanu s rozumnou strukturou a krásným vzhledem; Sedadlo ventilu přijímá elastickou těsnicí strukturu, která je spolehlivá při těsnění a snadno se otevírá a zavírá; Stonek ventilu přijímá spodní konstrukci s obráceným utěsněním a stonek ventilu nebude vyplašen, když je komora ventilu abnormálně natlakována. Dvoudílné a třídílné kulokové ventily mohou být také spojeny svařováním zadku (BW) a svařováním soketu (SW) a oba mohou být vybaveny mezinárodními standardními platformami pro držáky ISO a blokovacími zařízeními. Třídílný kulový ventil má malý objem a je složen ze tří částí pouzdra ventilu. Je upnutován mezi tělem středního ventilu a kulovým ventilem z obou konců čtyři delší šrouby. Jeho výhodou je, že během údržby a demontáže není nutné rozebírat nitě z potrubí a čtyři šrouby mohou být přímo odstraněny a střední část těla ventilu lze odstranit. Vhodné pro malé objemové a úzké prostorové aplikace ve lehkých průmyslových strojích. Má malou velikost, jednoduché porovnávání a vysokou kapacitu průtoku, zejména vhodné pro situace, kdy je médium viskózní, obsahuje částice a má vlastnosti vlákna. Pneumatické závitové kulové ventily se široce používají v průmyslových automatických kontrolních systémech v průmyslových odvětvích, jako jsou potraviny, ochrana životního prostředí, lehký průmysl, ropa, tvorba papíru, chemické inženýrství, výukové a výzkumné vybavení a sílu.
Technický parametr
| Pneumatický pohon volitelné funkce | Dvojitá působící, jednorázová |
| Pneumatický pohon volitelné modely | V sérii, série AW |
| Napětí solenoidního ventilu | AC110V, AC220V, AC24V, DC24V |
| Tlak zdroje vzduchu | 2bar-8bar |
| Nominální průměr | Dn15MM ~ DN100 mm |
| Nominální tlak | PN0.1MPA ~ PN1.6MPA |
| Použitelná teplota | PTFE: -30 - 1200 ppl: ≤ 350 ° C Kovové těsnění: ≤ 4500 |
| Spojení | Vlákno |
| Materiál těla ventilu | 304, 316, 316L |
| Materiál ventilu | 304, 316, 316L |
| Obraň sedadla ventilu | PTFE, PPL, kovové těsnění |
| Použitelné média | Voda, ropa, kyselina, viskózní tekutina, kaše, atd. |
Hlavní dimenzní tabulka
| DN | L | H | D1 | D2 | |
| mm | palec | ||||
| 15 | 1/2 " | 75 | 42 | 15 | 21.8 |
| 20 | 3/4 " | 80 | 49 | 20 | 27.3 |
| 25 | 1 " | 90 | 58.5 | 25 | 34 |
| 32 | 11/4 | 110 | 63 | 32 | 42.8 |
| 40 | 11/2 | 120 | 71 | 38 | 48.9 |
| 50 | 2 " | 140 | 78 | 50 | 61.4 |
| 65 | 21/2* | 185 | 100 | 63.5 | 74 |
| 80 | 3 " | 205 | 109 | 76 | 90 |
| 100 | 4 " | 240 | 140 | 100 | 115.4 |
