Viz podrobnostiThe elektrické ovladače Ve výrobních stanicích zemního plynu se používají hlavně v hlavních kulových ventilech, odtokových ventilech, vysílacích kulových ventilech a ventilových komorách. Vzdálená abnormalita pohonů představuje vážné bezpečnostní riziko ve stanicích výroby zemního plynu a jeho zacházení s poruchami vyžaduje různé metody detekce k jeho vyřešení. Analýzou principu dálkového ovládání a příčiny vzdálené abnormality elektrických pohonů Aukoma, efektivní řešení a doporučená opatření.

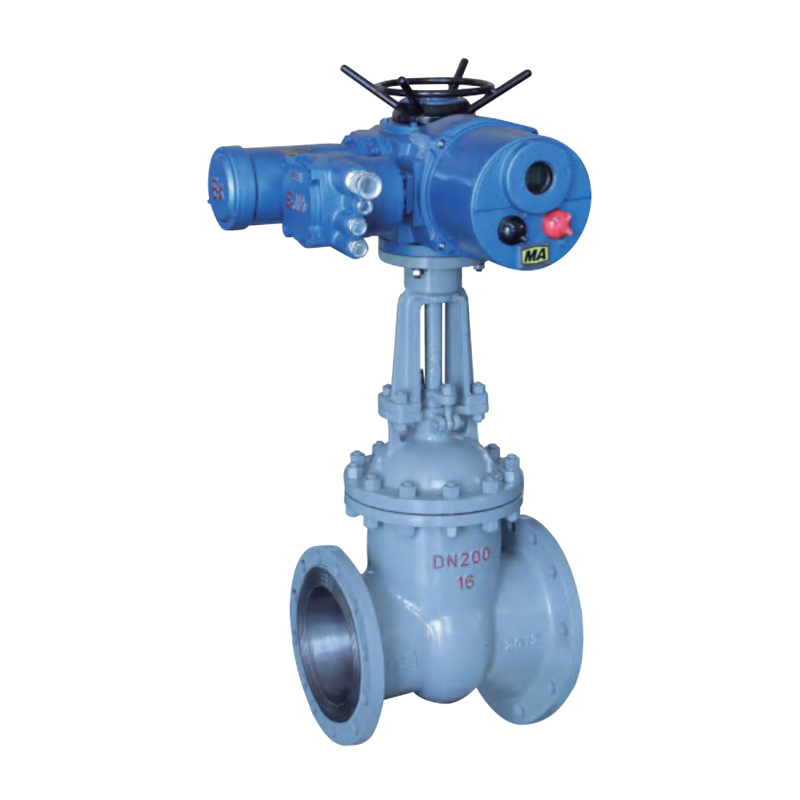

Stanice pro výrobu zemního plynu a ventilové místnosti neustále představují inteligentní elektrické ovladače jako zařízení pro pohon ventilu. Jedná se o velmi důležité polní hnací zařízení v systémech řízení průmyslových procesů. Systém je relativně složitý a zahrnuje mechanickou, energetickou elektroniku, komunikaci a další technická pole. Převádí signály řízení systému na více otáčení, úhlové posuny a lineární posuny výstupního hřídele pro pohon ventilu, aby ventil mohl spojit nebo odříznout tok média, změnit směr průtoku média, upravte tok tok a tlak média a chránit normální provoz zařízení v procesním systému potrubí a izolaci média během údržby.
Inteligentní zpracování poruch elektrického pohonu je složité a pro přesné nalezení bodu poruchy jsou nutné různé metody detekce. Vadné elektrické ventily, zejména ve stanicích s vysokou sulfur surových plynů, způsobují úniky a prasknutí potrubí, což ztěžuje implementaci účinných záchranných opatření na místě a způsobuje nesmírné ztráty životy a majetku obyvatel kolem stanice Well, což představuje hlavní Bezpečnostní nebezpečí.
1 situace na místě
V souladu s požadavky na správu technických předpisů o provozu a údržbě míčových ventilů byly na základě „dvou ventilů“ na výrobních stanicích v oblasti těžby a dopravy v listopadu 2020 v listopadu 2020. Požadavky na stavební pracovní lístek spolupracují s místními úřady na dokončení přepínání toku procesu potrubí, čistí a namazávají ventily, plní čisticí tekutinu a odtoky odpadní vody pod dohledem místních úřadů. Zároveň jsou testovány akční členy a chyby jsou zpracovávány pro čtyři položky, včetně manuálu na místě, elektrické elektrické, centrální stanice a dálkového ovládání v dispeče.
2020, určitá operační oblast byla celkově pod řízením plynového dolu Chongqing. Na výrobním místě bylo použito 60 elektrických ovladačů Aukoma. Během testu vzdálené funkce bylo zjištěno, že některé elektrické ventily (15% zdvih), které byly zastaveny přepínačem výběru stavu, byly obnoveny do vzdáleného stavu ze stavu zastavení do 30 sekund a elektrický ovladač pokračoval ve směru uzavření nebo otevření ventilu.
2 Principská analýza
2.1 Režim dálkového ovládání a ovládací funkce terminálu
Čtyři běžné metody zapojení dálkového ovládání pro řadu IK řady AUTOK: Ovládání inchingu, otevření / zavírání ventilu, ovládání samosmyčky, ovládání ESD a kontrolu vzájemného propojení. Funkce vstupních terminálů dálkového ovládání jsou uvedeny v tabulce 1.
Tabulka 1 Pohon Aukoma Actuator IK Série Remote Input Terminal Funkce
Sériové číslo | Terminál vzdáleného vstupu | Funkce |
1 | 4 | 24V DC Power Negativní terminál |
2 | 5 | 24V DC napájecí zdroj Pozitivní terminál |
3 | 25 | Ovládání ESD |
4 | 31 | Ovládací terminál ESD/ Interlock |
5 | 33 | Blízký ventil pohonu |
6 | 34 | Stop / Hold Actuator Stop / Hold |
7 | 35 | Pohon otevírá ventil |
8 | 36 | Pohon na / vypnuto ventilu běžný |
9 | 37 | Otevřený blokování ventilu |
10 | 38 | Zavřete blokování ventilu |
2.2 Princip dálkového ovládání

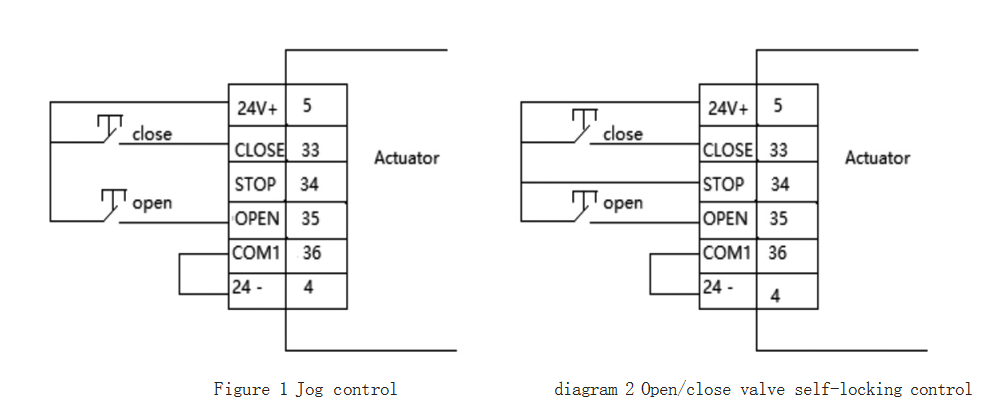

Ovládání úniku nebo sebezamyšlení: Pomocí metody zapojení na obrázku 1 je parametr nabídky pro dálkové ovládání ovladače nastaven na „neplatný“, terminál 35 nebo 33 dostává signál DC pulzního ventilu a otevřený / blízký ventil a Elektrický ovladač se pohybuje; Elektrický ovladač, který přijímá nepřetržitý DC signál otevřeného / blízkého ventilu, pokračuje v běhu, dokud není ventil v plně uzavřené nebo plně otevřené poloze a elektrický pohon se nezastaví. Parametr nabídky pro dálkové ovládání pohonu ovladače je nastaven na „platný“, terminál pohonu 35 nebo 33 přijímá DC pulzní signál otevřeného / blízkého ventilu a elektrický ovladač pokračuje. Pomocí metody zapojení na obrázku 2 je parametr nabídky pro dálkové ovládání ovladače nastaveno na „neplatný“, terminál 35 nebo 33 dostává DC pulzní signál otevřeného / blízkého ventilu a elektrický ovladač pokračuje; Parametr nabídky pro dálkové ovládání ovladače je nastaven na „platný“, terminál pohonu 35 nebo 33 přijímá DC pulzní signál otevřeného / blízkého ventilu, elektrický ovladač se pohybuje a přijímá nepřetržitý DC signál otevřeného / Open / Zavřete ventil, elektrický ovladač pokračuje v běhu, dokud není ventil v plně uzavřené nebo plně otevřené poloze a elektrický pohon se zastaví.
Řízení ESD: Když je nabídka „terminální funkce 0“ nastavena na „ESD“, funkce ESD ovladače je platná a terminál 25 je ovládací terminál ESD. Když ovladač obdrží signál ESD, existují tři směry pro spuštění ovladače. Je třeba nastavit parametry pohonu. Když je nastaven na „držení polohy“, pohon se zastaví na místě a další otevírání a uzavírání ventilu nemohou ovládat pohon. Když je nastaven na „uzavření ventilu“, provoz běží ve směru uzavření ventilu a další signály otevření a zastavení ventilu nemohou ovládat pohon. Když je nastaven na „Otevřený ventil“, provoz běží ve směru otevírání ventilu a další uzavření ventilu a zastavení nemohou ovládat akční pohon.
Kontrola vzájemného bloku: Terminály 37 a 38 by měly být nastaveny tak, aby otevíraly a uzavřely ventil, takže funkce kontroly blokování je účinná.
3 Opatření
Podle principu dálkového ovládání a zkušenosti s odstraňováním problémů automatického jednání, klíčových bodů
Zkontrolujte, zda je zapojení vzdáleného terminálu a nastavení dálkového ovladače. Pomocí nastavení dálkového ovládání zkontrolujte parametry nastavení nabídky samostatného ovládání a vyberte „Neplatný“. V místnosti pro distribuci napájení odpojte napájení ovladače, otevřete políčko napájení a pozorujte, že metoda zapojení elektrického ovladače elektrického ovladače přijímá ovládací prvek otevírání / uzavírání ventilu, jak je znázorněno na obrázku 1.
Stručně řečeno, zapojení vzdáleného terminálu ovladače přijímá ovládání / uzavírání ventilu a parametr nabídky pro vzdálené nastavení samostatně vybere „Neplatný“. V tomto režimu řízení musí být ovladač provozován nepřetržitě a signál DC vzdáleného vstupu musí být spojitý. Otestujte elektrické kulové ventily s různými tahy a pomocí multimetrového rozsahu DC napětí změřte výstup signálu 24VDC hostitelským počítačem po dobu 20 až 30 sekund mezi terminály 33 a 36 (uzavření chlopně) nebo terminály 35 a 36 (otevření ventilu). Poté, co personál údržby použije přepínač výběru stavu k zastavení dálkově ovládaného kulového ventilu na místě, vrátí přepínač do vzdáleného stavu během trvání signálu DC. Protože vzdálený signál stále existuje, ovladač pokračuje ve směru otevření / uzavření ventilu.
4 návrh
Metoda dálkového ovládání elektrického ovladače pomocí metody řízení znázorněného na obrázku 1 je, že jakmile jsou signály hostitelského počítače a dálkového ovládání abnormálně přerušeny, ventil se nemůže normálně otevřít a zavírat. Zejména v případě úniku a potrubí prasknutí na stanicích s vysokou sulfur surovou plynoucí studny je obtížné implementovat účinná záchranná opatření na místě. Doporučuje se, aby se bez změny metody zapojení mělo být vybráno parametry nabídky na dálkové ovládání jako „platné“ nebo metoda zapojení na obrázku 2 by měla být použita k zajištění spolehlivého provozu ovladače.
