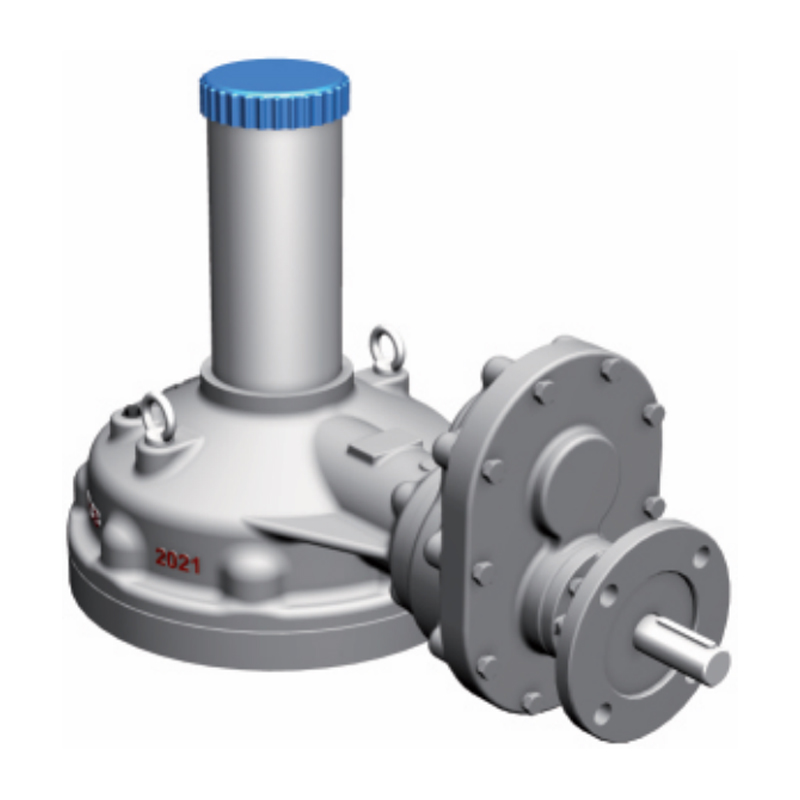

(Motorizovaný provoz) Zkosená skříňka řady Dal-Z série

Získejte cenovou nabídku

Para./Model	Technické parametry											Základní část					Externí část
	Hodnocení Výstup Nm	Norma poměr	Vstup Nm	M.A. ± 10%	Volitelný rozsah poměru	Max.bore dia. mm	Max. Tah Kn	Připojení elektrického pohonu		Připojení ventilu ACC.IS0521		D1	P.C.D		D3	H0	H1	H2	H3
								IS05210	JB2920	Norma Montáž	Volitelný Montáž		D2	N-H-DP
Dal-Z03	350	4: 1	105	3.4	-	40	93	F10	Z10	F12	F10	85	125	4-M12-18	150	3	53	68	109
Dal-Z05	550	4: 1	165	3.4	-	52	127	F10-F14	Z10-Z20-Z30	F14	F12	100	140	4-M16-24	175	3	65	78	125
Dal-Z1	900	4: 1	265	3.4	-	60	141	F10-F14	Z10-Z20-Z30	F16	F14	130	165	4-M20-30	210	4	73	91	138
Dal-Z2	1400	4.2: 1	395	3.5	-	65	190	F10-F14	Z30-Z45	F20	F16	140	205	8-M16-24	250	4	77	81	140
Dal-Z2-1c*		9.8: 1	190	7.4	6,7 ~ 9,8			F10-F14-F16	Z20-Z30-Z45
Dal-Z2-1S		13.6: 1	145	9.8	8,7 ~ 18,8			F10-F14	Z10-Z20-Z30
Dal-Z3	2500	4.1: 1	720	3.5	-	75	268	F10-F14-F16	Z30-Z45-Z60	F25	F16	200	254	8-M16-24	300	4	86	88	152
Dal-Z3-1c*		9.6: 1	345	73	6,6 ~ 9.6			F10-F14-F16	Z20-Z30-Z45-Z60
Dal-Z3-1S		18: 1	195	13	9 ~ 24,6			F10-F14	Z10-Z20-Z30
Dal-Z5	4000	5.2: 1	905	4.4	-	90	308	F14-F16-F25	Z45-Z60-Z90	F30	F25	230	298	8-M20-30	350	4	102	108	181
Dal-Z5-1C		12.2: 1	435	9.3	8.3 ~ 12.2			F10-F14-F16	Z30-Z45-Z60
Dal-Z5-1S		23: 1	245	16.5	11,5 ~ 31,3			F10-F14	Z10-Z20-Z30-Z45
Dal-Z8	6000	5.6: 1	1270	4.7	-	110	377	F16-F25-F30	Z90-Z120-Z180	F35	F30	260	356	8-M30-45	420	5	132	14	238
Dal-Z8-1C		18: 1	440	13.7	10,5 ~ 18			F14-F16-F25	Z30-Z45-Z60-Z90
Dal-Z8-1S		37.9: 1	220	27.3	20 ~ 50,4			F10-F14-F16	Z20-Z30-Z45-Z60
Dal-Z10	8000	6.3: 1	1500	5.3	-	130	427	F16-F25-F30	Z90-Z120-Z180	F40	F35	300	406	8-M36-50	475	6	138	168	270
Dal-Z10-1C*		20.3: 1	525	15.4	11,8 ~ 20,3			F14-F16-F25	Z45-Z60-Z90-Z120
Dal-Z10-1S		42.8: 1	260	30.8	22,4 ~ 56,7			F10-F14-F16	Z20-Z30-Z45-Z60

Poznámky:
U modelu s "*" je směr vstupní rotace opačný ke směru výstupní rotace, jako je Dal-Z2-1c, když je vstupní rotace ve směru hodinových ručiček, je výstupní rotace proti směru hodinových ručiček.

Jediná fáze

B Dvojité fáze

C Dvojitá fáze

Úvod produktu

Existuje pět řad převodovek s více otočeními, včetně řady BH-V (Standard Type), RK & 2CK Series (může přijmout větší ventil kmen dia.), Série BA (pro domácí prodej), 7BH (ne tah) a RMMD řady (tři vstupy). Volitelným materiálem těla může být tažná železa, uhlíková ocel atd. Montážní příruba podle LS05210 od F07 do F60. TORQUE ROZSAH až do 50000 Nm.

Aplikace

Převodové skříňky vhodné pro odlité a Fabriked Sluice Gates, Gate ventily, glóbové ventily podávají vodu, olej, plyn, chemické, výkon a obecné průmyslové aplikace.

Charakteristický

Produkt určený k vhodné manuální a motorizované aplikaci. Může také dodávat uzamykací zařízení a řetězové kolo. Motorová příruba podle LSO 5210 nebo JB2900;
Standardní tělesné materiály jsou tažné železo a uhlíková ocel. Přizpůsobená nízkoteplotní ocel nebo nerezová ocel jsou volitelné;
Okolní teplota: -20 ℃ až 120 ℃ a může být také přizpůsobena pro prostředí nízké teploty, jako je -30 ℃, -40 ℃, -59 ℃ atd.
Standardní stupeň ochrany je LP65 a LP67, LP68 lze přizpůsobit.

Popis modelu

BH-Vseries
BH-V: Jednorázová fáze, například BH-V0
BH-V-S: Dvojitá fáze, "S" je kód pro redukční zařízení, jako je BH-V35-1S
Číslo modelu začalo „D“ pro převodovku s motorizovanou aplikací.
například DBH-V0.

Série RK & 2CK Vhodné pro velký ventilový stonek
Číslo RK & 2CK: Jednorázová fáze, jako je RK05,2CK2, atd
2CK-S: Dvojitá fáze, "S" je kód pro redukční zařízení, například 2CK3-1S
Číslo modelu začalo „D“ pro převodovku s motorizovanou aplikací.
například DRK05.D2CK3.

Funkce řady

Série BH-V & MA

Kompletní řada víceúčelových zkosených převodovek SuitalBe pro náročné manuální a motorizované aplikace. Široce se používá na bráně ventilu brány, glóbového ventilu a propouštěcí brány.etc.
Hlavními materiály jsou odlité oceli, tažná železa atd., Voletož, materiál, nízkoteplotní ocel, skvrnitá ocel.
Točivý moment se pohybuje od220 nm do 50000 nm (162 až 36900 lbf.ft)
Thrust se pohybuje od 75 kN do 4000 kN.
Vodotěsný stupeň: LP65, LP67 a LP68 jsou volitelné;
Okolní teplota: -20'cto 120 'C, ale -30'C, -40'C, -59'C a další nízká teplota jsou volitelné
Adontuje obloukový zub Desian, pomocí Bearrina, flexibilnějšího přenosu, vyšší účinnosti.

Série RK & 2CK

Kompletní řada víceúčelových zkosených převodovek SuitalBe pro náročné manuální a motorizované aplikace. Široce se používá na bráně ventilu brány, glóbového ventilu a propouštěcí brány.etc.
Pohon s rukávem a hnací keř jsou integrální typ, mohou přijímat větší kmen ventilu.
Hlavními materiály jsou odlité oceli, nízkoteplotní ocel a nerezová ocel jsou volitelné;
Vodotěsná třída: LP65;
Okolní teplota: -20'C až 120 ° C, ale -30 '° C, -40'C, -59'C a další nízká teplota jsou volitelné
Přijímá design zubů oblouku pomocí ložiska, flexibilnějšího přenosu, vyšší účinnosti.

Série 7bh

Light-služba zkosená převodovka vhodná pro ventily, které nepřenášejí tah do operátora, včetně 2 modelů, může být montážní příruba přizpůsobena podle uživatele, lépe odpovídající ventil;
Hlavním materiálem je tažné železo:
Vodotěsná třída: LP65, | P67 a LP68 jsou volitelné;
Vodotěsná třída: LP65;
Okolní teplota: -20 '° C až 120 ° C
Přijímá design zubů oblouku pomocí ložiska, flexibilnějšího přenosu, vyšší účinnosti.

Série RMMD

Třícestná hrací kulička typu typu se třemi vstupy. Druhový rukáv a hnací keř jsou nedílný typ a mohou přijímat větší kmen ventilu průan. Vhodné pro náročné manuální a motorizované aplikace.
Tato série se změnila na sérii RK & 2CK, takže ji lze použít společně s řadou RK & 2CK;
Při používání produktů řady RMMD věnujte pozornost směru tří vstupů;
Hlavní materiály: odlitková ocel; Nízkoteplotní ocel a nerezová ocel jsou volitelné;
Vodotěsná třída: P65:
Okolní teplota: -20'C až 120 'C, ale -30'C, -40'C, -59'C a další nízká teplota jsou volitelné
Přijímá oblouk zubů Desian, pomocí ložiska, flexibilnějšího přenosu, vyšší účinnosti.
