Co je hodnocení ochrany Ingress a co to znamená?

Seznamte se s mezinárodními ochrannými symboly používanými k označení vstupů pevných předmětů a kapalin v elektrických uzavřeních.

Hodnocení ochrany Ingress (nebo hodnocení IP) je mezinárodní standardem (IEC 60529) pro stupeň ochrany nebo účinnosti těsnění elektrických příloh proti vniknutí předmětů, vody, prachu nebo náhodného kontaktu. Tento standard odpovídá evropskému standardu EN 60529.

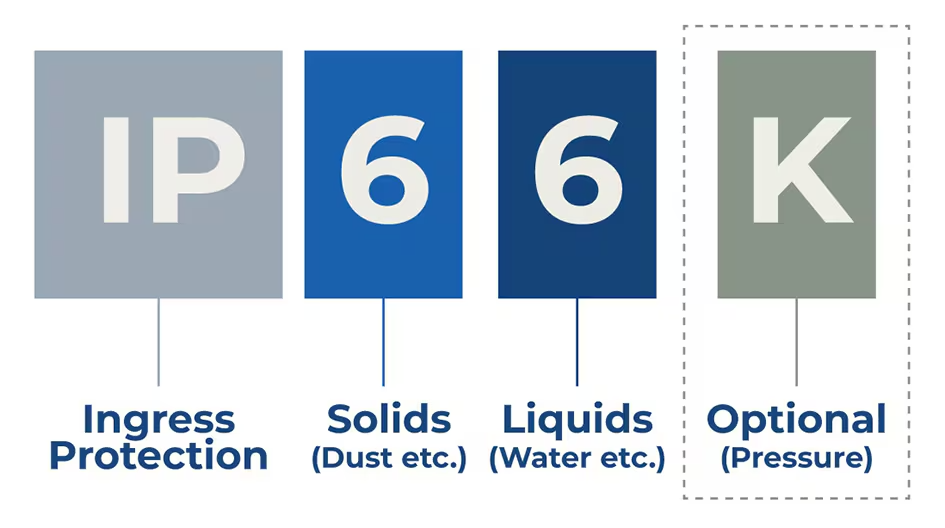

Hodnocení IP se často skládá z písmen IP (Ingress Protection) následované dvěma čísly a volitelnými písmeny. Dvě čísla a závěrečný dopis označují následující kategorii ochrany.

První číslice pevná ochrana

První číslice po IP označuje úroveň ochrany poskytované pro uzavřené zařízení proti pevným cizím předmětům a lidským kontaktem s nebezpečnými částmi, jako jsou vodivá těla.

úroveň

Velikost chráněného objektu

Účinnost ochrany

X

-

X označuje, že na stanovené úrovni ochrany neexistují žádné údaje

Ó

Žádná ochrana

Není chráněno před dotykem nebo vstupem objektů

1

Průměr> 50 mm

Velká povrchová plocha objektu

Nelze zabránit úmyslnému kontaktu

2

Průměr> 12,5 mm

Prst nebo podobný objekt

3

Průměr> 2,5 mm

Nástroje, tlusté dráty atd.

4

Průměr> 1 mm

Většina vodičů, šroubů atd.

5

Zabránit prachu

Vniknutí prachu stačí k poškození zařízení během provozu

Zcela zabránit kontaktu

6

odolnost proti prachu

Žádný prach

Zcela zabránit kontaktu

Druhé číslo: Óchrana proti kapalinám

Druhé číslo po IP v hodnocení kódu označuje úroveň ochrany, kterou vodotěsný kryt poskytuje zařízení.

úroveň

Velikost chráněného objektu

Účinnost ochrany

X

-

X označuje, že na stanovené úrovni ochrany neexistují žádné údaje

O

Žádná ochrana

Nemůže zabránit vnikání vody

1

Kapání

Vertikální kapání

2

Kapání na svahu <15 °

Vertikální kapání, když je skříň nakloněna <15 °

3

Vodní sprej

Vodní sprej pod úhlem <60o z vertikálního

4

Splash

Chrání ovladač před vodou stříkající na pouzdro ze všech směrů

5

Vodní paprsek

Chraňte tlačnou tyč před vodovodním sprejem před tryskou (6,3 mm) stříkající směrem k krabici z jakéhokoli směru

6

Silný vodní sprej

Chrání ovladač před silnou tryskou vodní sprejem (12,5 mm tryska) stříkající směrem k skříňce z jakéhokoli směru

7

Hloubka ponoření do 1 m

Vniknutí vody během dočasného ponoření (hloubka ponoření do 1 m)

8

Hloubka ponoření přesahuje 1 m

Vniknutí vody během nepřetržitého ponoření (hloubka ponoření přesahuje 1 m)

9k*

Výkonný vysokoteplotní sprej

Zblízka vysoký tlak a stříkání vysokých teplot

*Všechny testy označené IPX9 s písmenem „k“ ve standardním IEC 60529 jsou definovány standardem ISO 20653.

®actuators označené IP66 a IP69K

Průmyslové ovladače se často používají v prostředích, kde podléhají jak kapalinám, tak pevným látkám. Proto, Všechny naše ovladače s hliníkovými pouzdrami jsou testovány pro dosažení IP66 a IP69K Hodnocení, které jsou všestranné pro širokou škálu aplikací.

Pohony označené hodnocením IP66 jsou zcela chráněny proti vniknutí prachu a silné vodní trysky z jakéhokoli směru. Díky tomu jsou vhodné pro venkovní použití při měnících se povětrnostních podmínkách.

Pokud aplikace vyžaduje mytí vysokoteplotními, vysokotlakými vodními tryskami, IP69K je doporučená úroveň ochrany. Jedná se o běžný požadavek, například v zemědělských strojích, kde pohony nemusí být pokryty ani chráněny. Po práci v terénu jsou akční členy často vystaveny nečistotům, hnojivům a častému vysokotlakému mytí.

IP66

  • Zabraňte vstupu veškerého prachu
  • Chrání ovladač před vysokotlakými vodními tryskami ze všech směrů

IP69K

  • Zabraňte vstupu veškerého prachu
  • Chrání před čištění paprsků Steam
