J941H ELEKTRICKÝ GLOBE VENTIL

Získejte cenovou nabídku

Přehled ventilů J941H

Elektrický zastavovací ventil J941H se skládá ze dvou částí: elektrického ovladače a stopkového ventilu. Materiál těla ventilu je kompletní a plnivo a celý kus lze přiměřeně vybrat podle skutečných pracovních podmínek nebo požadavků na uživatele. Lze jej použít na různé podmínky tlaku, teploty a střední. Ventil se používá hlavně k odříznutí, distribuci a změně směru průtoku média v potrubí. Obecně se nepoužívá k nastavení, protože nevyvážená síla je během nastavení příliš velká, což způsobí vážnou erozi jádru ventilu. Je vhodný pro přívod a drenáž vody, petrochemickou, metalurgii a další místa s vysokým tlakem.
Elektrický stopkový ventil je nucenou těsnicí ventil, takže když je ventil uzavřen, musí být na disk ventilu vyvíjen tlak, aby se utěsňovací povrch vynutil, aby netěšil. Když médium vstoupí do ventilu ze dna ventilu, odporem, který musí provozní síla překonat, je tření mezi stonkem ventilu a plnivem a tahem generovaným tlakem média. Síla uzavření ventilu je větší než síla k otevření ventilu, takže průměr stonku ventilu by měl být velký, jinak se stonek ventilu ohýbá.

Technický parametr

Volitelné prvky elektrického ovladače	Typ spínače, integrální typ, regulační typ, inteligentní typ
Volitelné modely elektrického ovladače	Série Z, řada AK
Napětí	AC220V, AC380V
Nominální průměr	DN10MM ~ DN300 mm
Nominální tlak	PN1.0MPA ~ PN6.4MPA
správná teplota	-30 ~ 550 ° C.
Spojení	Příruba
Materiál těla ventilu	Litis Steel, 304, 316, 316L
Materiál ventilu	Litis Steel, 304, 316, 316L
Obraň sedadla ventilu	PTFE, PPL, kovové těsnění
Použitelné média	Voda, ropa, kyselina, viskózní tekutina, kaše, atd.

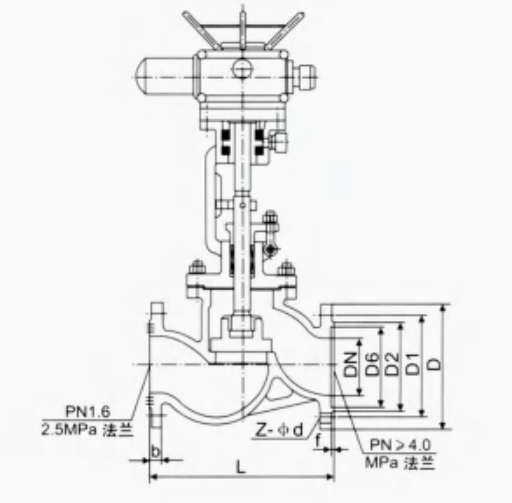

J941H Velice a modely elektrického glóbu

PN (MPA)	DN (mm)	L	D	D1	D2	b	F	Z-φd
1.6	10	130	90	60	40	14	2	4---14
	15	130	95	65	45	16	2	4---14
	20	150	105	75	55	16	2	4---14
	25	160	115	85	65	16	2	4---14
	32	180	135	100	78	18	2	4 -18
	40	200	145	110	85	18	3	4 -18
	50	230	160	125	100	18	3	4 -18
	65	290	180	145	120	18	3	4 -18
	80	310	195	160	135	20	3	8 -18
	100	350	215	180	155	22	3	8 -18
	125	400	245	210	185	24	3	8 -18
	150	480	280	240	210	24	3	8-23
	200	600	335	295	265	26	3	12-23
	250	650	405	355	320	30	3	12-23
	300	750	460	410	375	30	3	12-23
2.5	10	130	90	60	40	16	2	4---14
	15	130	95	65	45	16	2	4---14
	20	150	105	75	55	16	2	4---14
	25	160	115	85	65	16	2	4---14
	32	180	135	100	78	18	2	4 -18
	40	200	145	110	85	18	3	4 -18
	50	230	160	125	100	20	3	4 -18
	65	290	180	145	120	22	3	4 -18
	80	310	195	160	135	22	3	8 -18
	100	350	230	190	160	24	3	8 -18
	125	400	270	220	188	28	3	8 -18
	150	480	300	250	218	30	3	8-23
	200	600	360	310	278	34	3	12-23
	250	650	425	370	332	36	3	12-23
	300	750	485	430	390	40	4	12-23

PN (MPA)	DN (mm)	L	D	D1	D2	D6	b	F	Z-φd
4.0	10	130	90	60	40	35	16	2	4---14
	15	130	95	65	45	40	16	2	4---14
	20	150	105	75	55	51	16	2	4---14
	25	160	115	85	65	58	16	2	4---14
	32	180	135	100	78	66	18	2	4 -18
	40	200	145	110	85	76	18	3	4 -18
	50	230	160	125	100	88	20	3	4 -18
	65	290	180	145	120	110	22	3	8 -18
	80	310	195	160	135	121	22	3	8 -18
	100	350	230	190	160	150	24	3	8-23
	125	400	270	220	188	176	28	3	8-25
	150	480	300	250	218	204	30	3	8-25
	200	600	375	320	282	260	38	3	12-30
6.4	10	170	100	70	50	35	18	2	4---14
	15	170	105	75	55	41	18	2	4---14
	20	190	125	90	68	51	20	2	4 -18
	25	210	135	100	78	58	22	2	4 -18
	32	230	150	110	82	66	24	2	4-23
	40	260	165	125	95	76	24	3	4-23
	50	300	175	135	105	88	26	3	8-23
	65	340	200	160	130	110	28	3	8-23
	80	380	210	170	140	121	30	3	8-23
	100	430	250	200	168	150	32	3	8-25
	125	500	295	240	202	176	36	3	8-30
	150	550	340	20	240	204	38	3	8-34
	200	650	405	345	300	260	44	3	12-34
